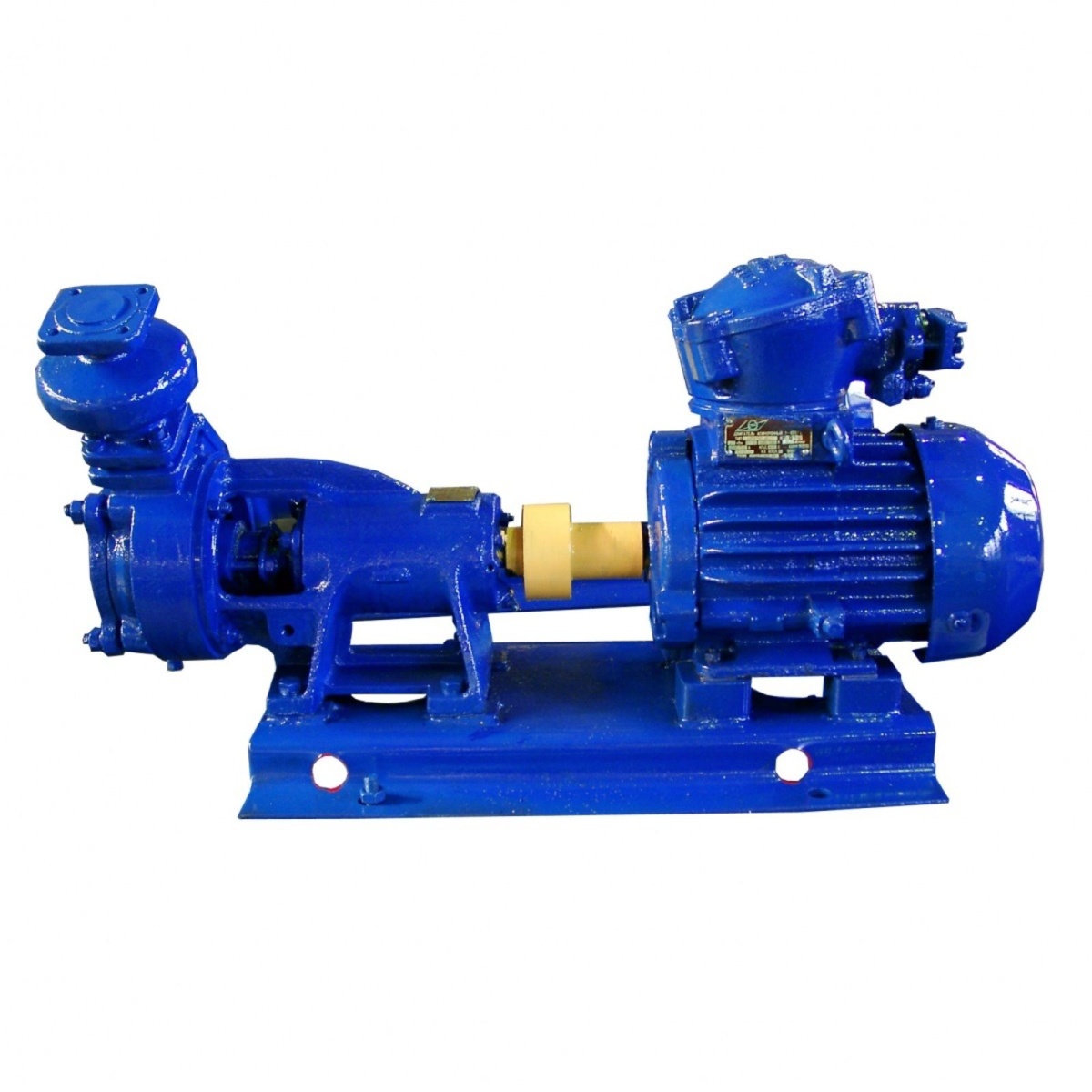

Насос ВКС 1/16А с эл.дв. 1.5/1500

Вихревые насосы ВК, ВКС, ВКО
Насосы вихревые типа ВК, ВКС, ВКО и агрегаты электронасосные на их основе предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м2/с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.

Выпускаемые насосы образуют группы внутри каждой модели по составу материалов для деталей проточной части:

в насосах серии ВК — чугунные (исполнение А), из бронзы (тип исполнения Б), из нержавеющей стали (К);
в насосах серии ВКС также используются все три вида материалов;
группа насосов ВКО имеет единственное чугунное исполнение.
От свойств материала проточной зоны зависит работоспособность насоса под действием среды:

нижний порог температурного интервала для агрегатов исполнения А находится на -15°С;
нижний порог температурного интервала для агрегатов исполнений Б и К начинается с отметки -40°С;
верхняя граница температур нагрева составляет +85°С.
Уплотнение вала насосов данной серии — сальниковая набивка. Изделия не рассчитаны на эксплуатацию в условиях повышенного риска пожара, взрыва.

Область использования
Применяют насосы ВК, ВКС, ВКО в разных отраслях:

на объектах коммунального хозяйства;
для полива сельскохозяйственных угодий;
в промышленных технологиях;
на флоте данными насосами оборудованы машинные отделениях, а также котельные установки судов.
Конструктивное устройство
Общая компоновка агрегата выполнена традиционно: на общей раме или плите последовательно располагаются одноступенчатый вихревой насос и электродвигатель привода. Соединительный узел — упругая муфта. Насосы ВК, ВКС и ВКО относятся к типу консольных горизонтальных изделий.

Вращение ротора может происходить в любом направлении, определяется подсоединением трубопроводов и зависит от движения потока жидкости между ними.

В рабочей зоне вода направляется вдоль кольцевого канала, при этом энергия потока возрастает. На дисковом рабочем колесе находятся радиальные лопасти. Посадка рабочего колеса допускает его свободное перемещение вдоль оси. Чтобы компенсировать осевые силы, в диске рабочего колеса выполнены специальные отверстия.

У отдельных моделей могут быть большие размеры насосной части при едином конструктивном решении. Рабочая камера находится в объединенной зоне крышки и корпуса. Направляющий кольцевой канал выходит в области обоих патрубков насоса. Канал разделен на 2 участка: всасывающую зону от напорной части отделяет перемычка.

К выходному патрубку насосов серии ВКС присоединен напорный колпак, с помощью которого осуществляется функция самостоятельного всасывания жидкости. В насосах серии ВКО (с режимом обогрева) предусмотрена особая камера, в полость которой могут подаваться либо пар, либо жидкость для охлаждения.

Чем отличаются насосы
Насосные агрегаты ВК, ВКС, ВКО существенно выделяются следующими качествами:

большим набором величин напора при незначительных подачах;
прямой зависимостью величины напора от параметров подачи;
полнотой самостоятельного всасывания.
Расшифровка обозначения
Насос ВКС ХХ/хх Б – У2

«В» — вихревой динамический насос;
«К» — вид консольный;
«С» — самостоятельное всасывание (может быть «О» — дополнительный обогрев или охлаждение);
ХХ — показатель величины подачи, выраженный в литрах за секунду;
хх — значение номинального напора (м);
«Б» — указатель материала, проточная часть из бронзы (если указано «А» — чугун, если «К» — нержавеющий сплав);
«У» — признак климатических условий эксплуатации (может быть Т);
2 — категория размещения.
